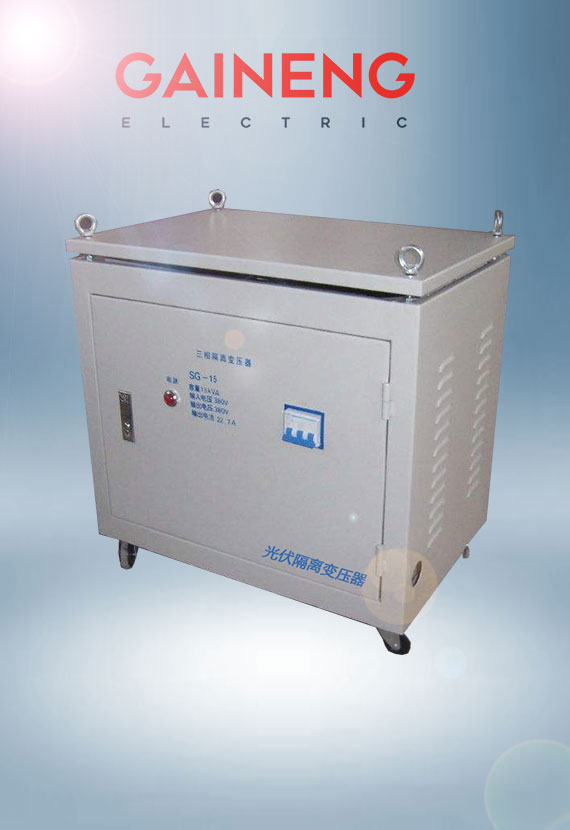

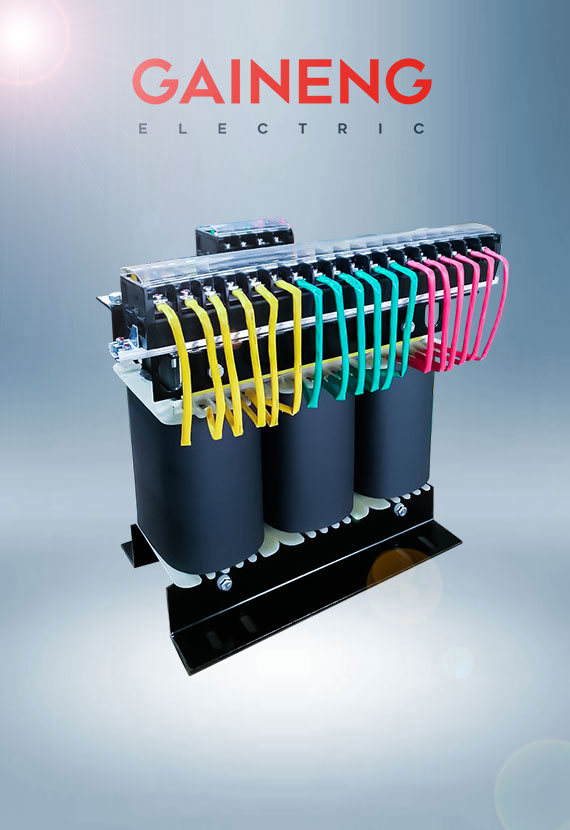

光伏隔離變壓器

光伏變壓器用于解決光伏發電引起的電網諧波、閃變、直流偏磁、過電壓等問題。光伏隔離變壓器通常用于電網和并網逆變器之間，它可以隔離逆變器并將電能送回電網。三相光伏隔離變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，初級和次級加銅箔屏蔽，有效的保護了電網諧波對設備的干擾，。特別適合進出口設備使用規格0.1KVA-800KVA之間，適用于交流50～60HZ，輸入、輸出電壓不超過1600V的各種三相供電場合。產品的輸入和輸出電壓（三相或多路輸入和輸出等），聯接方式，調節抽頭位置，繞組容量分配，次級繞組配備，外箱（根據不同的使用環境選擇），均可根據用戶的要求進行精心的設計與制造。上海蓋能電氣作為光伏隔離變壓器的生產廠家，每臺光伏變壓器出廠前都嚴格按照國標實行全檢，保證出廠合格率100 %。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

規 格	輸入電壓	輸出電壓	不帶機箱尺寸/ 重量	帶機箱尺寸/重量
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根據客戶要求訂制	380V 220V 210V 208V 110V 36V 可根據客戶要求訂制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

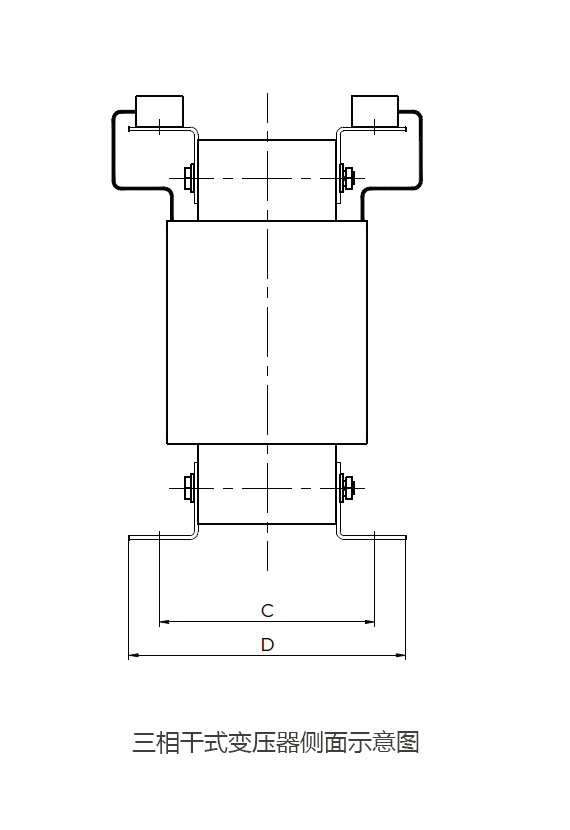

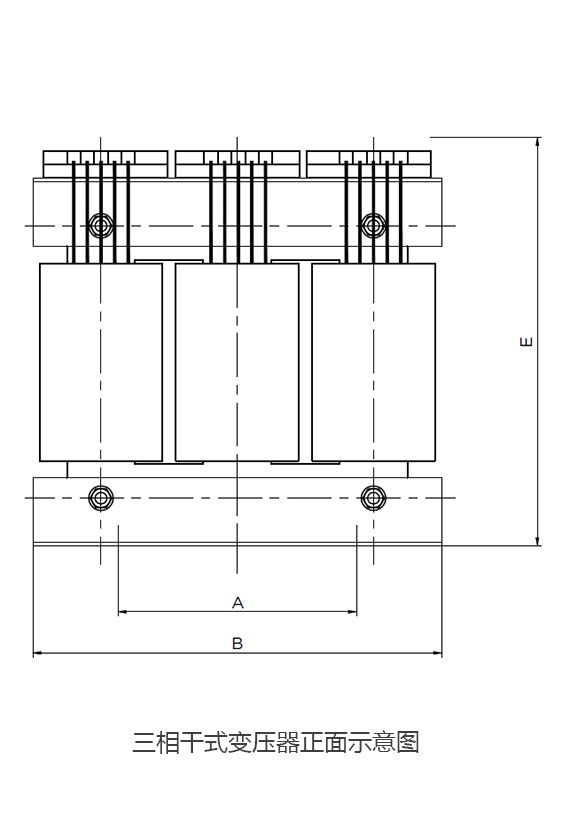

*標注尺寸參考左圖圖紙

*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的光伏隔離變壓器。

光伏變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

在光伏發電系統中，變壓器應用很多，是最關鍵設備之一，除了改變電壓和傳遞能量外，還有以下作用：隔離變壓器的作用、升壓變壓器的容量設計等。

隔離變壓器在光伏發電廠的作用

(1)電氣隔離：隔離變壓器初級和次級是靠磁路來傳遞能量，組件和電網電氣隔離，可以阻止直流分量和漏電流進入電網，保護設備和電網。

(2)在抑制組件PID解決方案中，逆變器后面接入隔離變壓器，再提升N極對地的電位，間接提升組件負極對的電位，達到抑制組件PID的目的。

(3)匹配電壓：有些國家的電網電壓和我國不一樣，如美國是單相110V，三相220V，可以在逆變器后面加一個變壓器，匹配接入國家的電壓。

(4)消除三次諧波：采用采用Dyn11聯結的變壓器，在D聯結繞組中的三次諧波環流能夠在變壓器中產生三次諧波磁動勢，它與低壓繞組的三次諧波磁動勢平衡抵消。

(5)電網適應能力更強：在一些有大型電動機或者電焊機的工廠，電網電壓波動很大，諧波電流很大，三相電壓極不平衡，常規的組串式逆這器往往力不從心，隔離變壓器一次側與二次側的電感可以防止電流突變，Dyn11聯結變壓器允許中性線電流達到相電流的75%以上，可以承受三相不平衡。
