規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸/
重量
|
帶機箱尺寸/重量
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

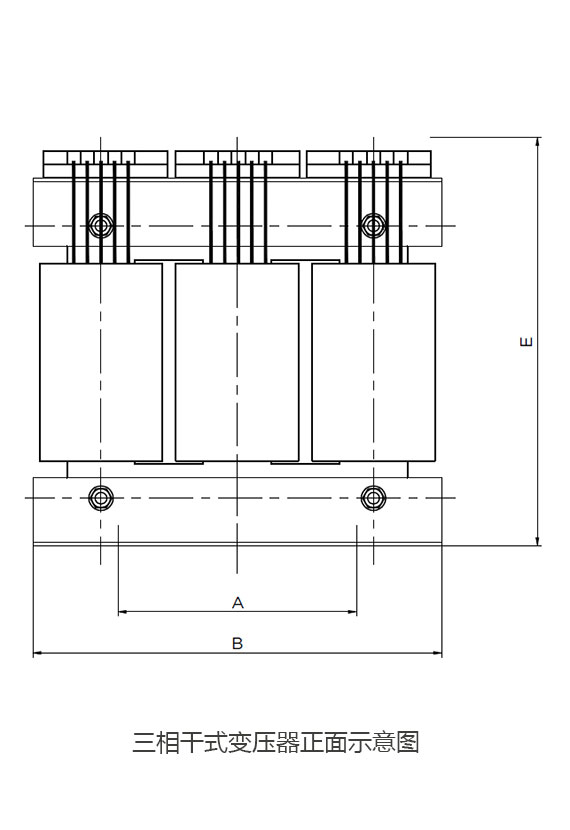

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的光伏隔離變壓器、UPS太陽能光伏隔離變壓器。
|
光伏隔離變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|
真正的綠色產品——蓋能電氣光伏系統隔離變壓器。
大家好。你還在尋找適合你的風電或光伏產業的高質量隔離變壓器嗎？目前，蓋能電氣設計生產的光伏隔離變壓器已廣泛應用于風電，光伏等再生能源系統中。
蓋能電氣依托三十余年的產品制造經驗，自主研發了SG系列風電、太陽能非晶合金鐵心組合變壓器，配備了負載損耗小的非晶合金鐵心變壓器，所有技術數據均符合國家標準和國際標準。其節能效益和環保效益已為人們所熟知，成為新一代真正意義上的綠色產品。
光伏隔離變壓器UPS太陽能光伏隔離變壓器特征：
1.單相或三相設計，帶獨立繞組或自動繞組.
2.這些干式隔離變壓器集成了從0.5KVA到800KVA的功率，當組合到可變變壓器時，可以無級調節輸出電壓。
3.本干式發電機防護等級為IP00、IP20或IP23，采用鋼板外殼，電壓值可達10KV。
太陽能通過光伏組件和逆變器轉換輸出0.27kv~0.4kv，再由變壓器升壓至10kv或35kv，再經10kv或35kv電纜線路向上輸出能量。
光伏隔離變壓器UPS太陽能光伏隔離變壓器應用領域：
1.風電傳輸
2.太陽能光伏產業
3.支持其他發電系統。
三相光伏隔離變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，初級和次級加銅箔屏蔽，有效的保護了電網諧波對設備的干擾。
容量：0.5KVA-800KVA
輸入電壓：380V
輸出電壓：380V
電壓變動率：±1%
輸出波形失真：無失真（與輸入波形比較）
絕緣等級：F級、H級（常規為H級）耐溫180°
工作效率：≥98%
適用頻率：50/60Hz
聯接方式：△/Y Y/Y Dyn11
過載能力：允許超過1.5倍額定負載工作1小時（可長期滿載）
噪 聲：≤35dB（一公尺內）
溫 升：≤60℃
絕緣電阻：≥150MΩ
抗電強度：3000VAC/1min
設計壽命：20年
工作環境：溫度：-20～+50℃濕度：≤95%RH不結露
工作場所：無腐蝕性氣體及導電粉塵
安規標準：產品符合VDE0550， IEC439、JB5555、GB226等國際國家標準
冷卻方式：干式風冷
