岸電箱控制控制變壓器規格表
|
型號
|
Bmax(mm>
|
Dmax(mm>
|
Emax(mm>
|
安裝孔距
Ａ(mm>
|
安裝孔距
|
安裝孔
|
Fmax(mm>
|
|
C(mm>
|
KxJ(mm>
|
|
JBK3/JBK5-40, 63
|
78
|
65
|
80
|
56
|
46
|
5x8
|
1
|
|
JBK3/JBK5-100
|
84
|
84
|
92
|
64
|
64
|
5x9
|
2
|
|
JBK3/JBK5-160
|
96
|
90
|
100
|
84
|
70
|
6.5x11
|
1.5
|
|
JBK3/JBK5-250
|
96
|
105
|
100
|
84
|
83
|
6.5x11
|
1.5
|
|
JBK3/JBK5-500
|
120
|
120
|
125
|
90
|
97
|
7x13
|
1.5
|
|
JBK3/JBK5-630
|
150
|
130
|
145
|
122
|
100
|
7.5x20
|
2
|
|
JBK3/JBK5-1000
|
150
|
130
|
145
|
122
|
100
|
7.5x20
|
2
|
|
JBK3/JBK5-1500
|
168
|
145
|
160
|
130
|
110
|
8x20
|
2
|
|
JBK3/JBK5-2000
|
168
|
145
|
180
|
130
|
110
|
8x20
|
2
|
|
JBK3/JBK5-2500
|
250
|
200
|
175
|
200
|
200
|
8x20
|
2
|
|
JBK3/JBK5-3000
|
250
|
200
|
180
|
200
|
200
|
8x20
|
2
|
|
JBK3-4000
|
250
|
200
|
185
|
200
|
200
|
7.5x12.5
|
3
|
|
JBK3-5000
|
250
|
200
|
195
|
200
|
200
|
7.5x12.5
|
3
|
1.常規額定輸入電壓：440V/380V/220V,特殊輸入電壓要求可根據用戶需求設計生產；
2.常規額定輸出電壓：控制變壓器有110V/127V/220V;照明變壓器有34V/36V;信號控制變壓器有6V/12V等。
岸電箱控制變壓器執行標準
VDE 0550,
JB 5555-2002，
GB 19212.3-2006，
JB/T 8750-1998，
GB 9706.1-2007

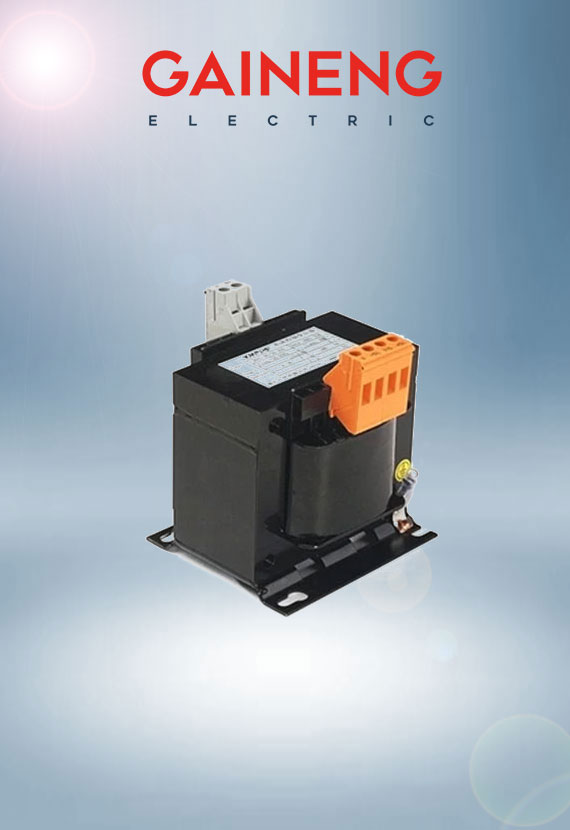

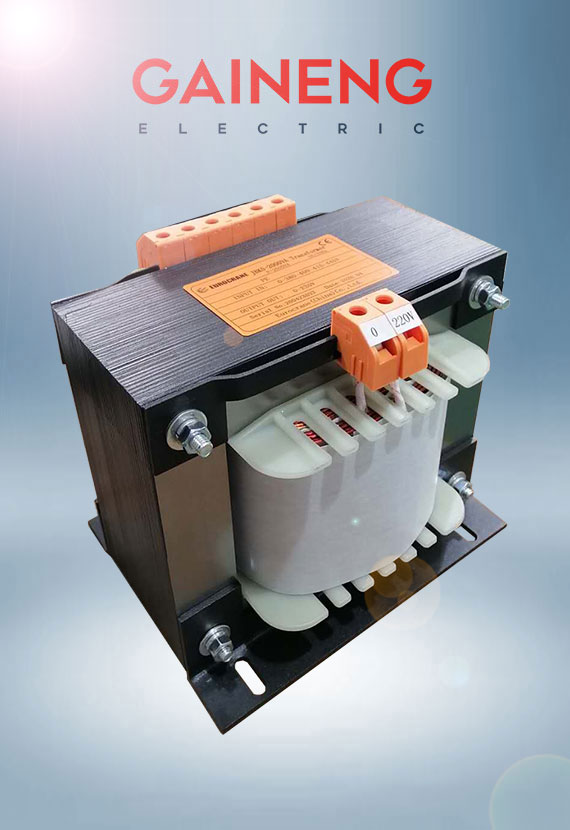

岸電箱控制變壓器是我國在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型干式變壓器，從63VA到5000VA之間，符合IEC439、GB5226，JB/T5555等國際、國家標準，繞組采用脫胎整列繞制方法，使變壓器的絕緣等級達到H級，產品性能達到國內外先進水平。岸電箱控制變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于碼頭及船舶岸電箱控制柜等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置，繞組容量的分配、次級單相繞組的配備等，均可根據用戶的要求進行精心的設計與制造。
岸電箱控制變壓器材質:
鐵芯材質為優質高矽硅鋼片，導線為耐溫180度耐壓2500V(相對5000V)，有效降低產品運行時損耗，確保產品的穩定性。生產中采用真空含浸并使用H級絕緣材質，大大降低絕緣耐壓隱患，極大的提高了產品安全性及使用壽命。
名稱 岸電箱控制變壓器 型號 JBK3(63VA-5000VA)
輸入電壓 110V、220V、380V、690V(客戶可以自定電壓)
輸出電壓 6V、6.3V、9V、12V、24V、48V、100V、110V、120V、220V(客戶可以自定電壓)
效率 97%
波形失真 無附加波形失真
保護 具有過流保護，可連續無人值守工作
絕緣電阻 ≥150MΩ
電氣強度 工頻正弦電壓2500V歷時1分鐘無擊穿及閃絡現象
過載能力 二倍的額定電流，維持1分鐘
環境溫度 -15-+40(℃)
相對濕度 <90%
溫升 155攝氏度(含環境溫度)
耐壓 2500V無擊穿
絕緣等級 H級
噪音 <45db
注:岸電箱控制變壓器必須為隔離變壓器而不是自耦變壓器，否則不僅不能對設備起到保養維護的效果，更可能對操作人員造成人身觸電危害!
