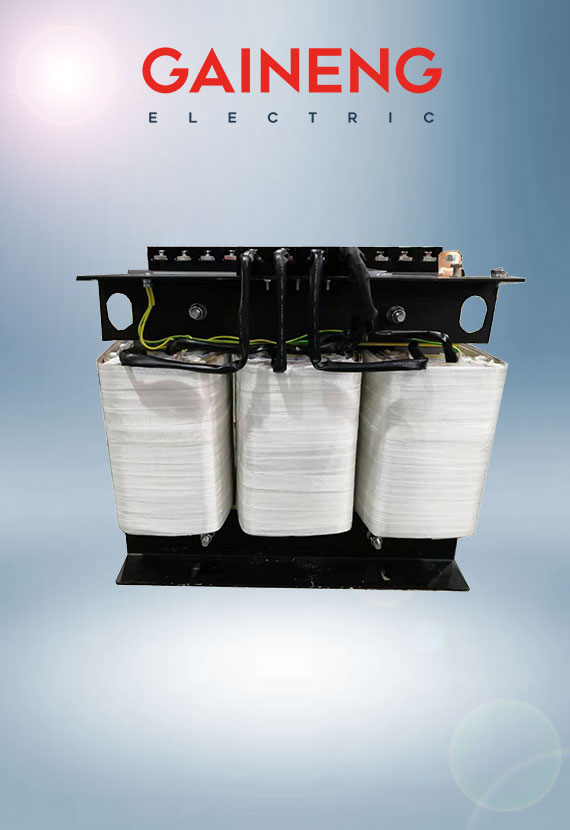

SG三相干式隔離變壓器規格型號及安裝尺寸
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸/
重量
|
帶機箱尺寸/重量
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

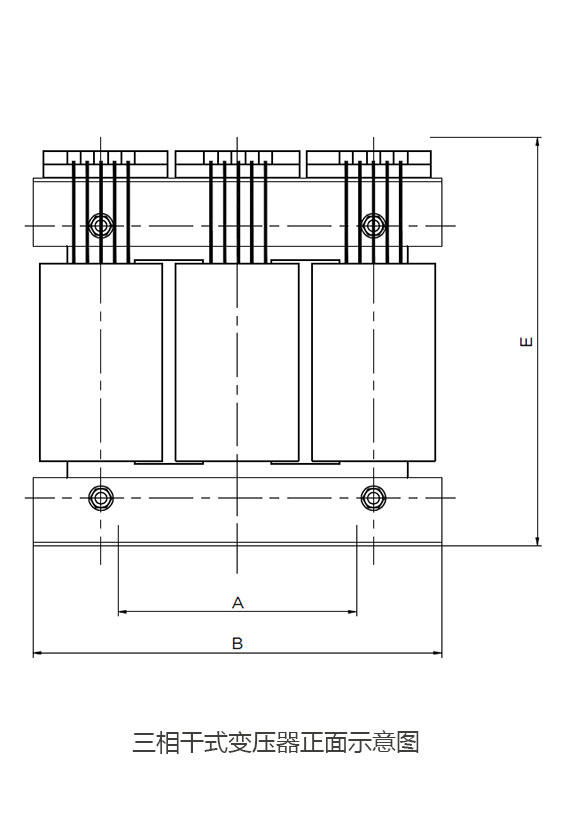

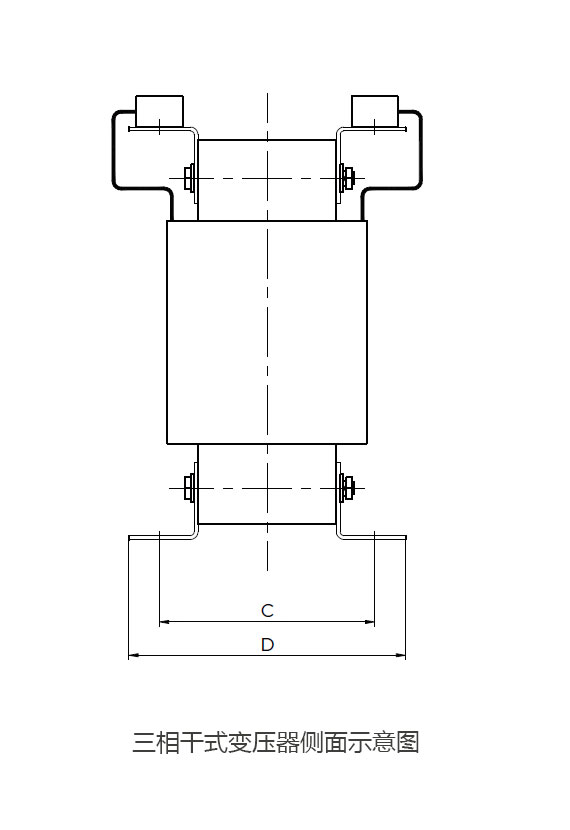

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相干式隔離變壓器。
|
三相干式隔離變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|

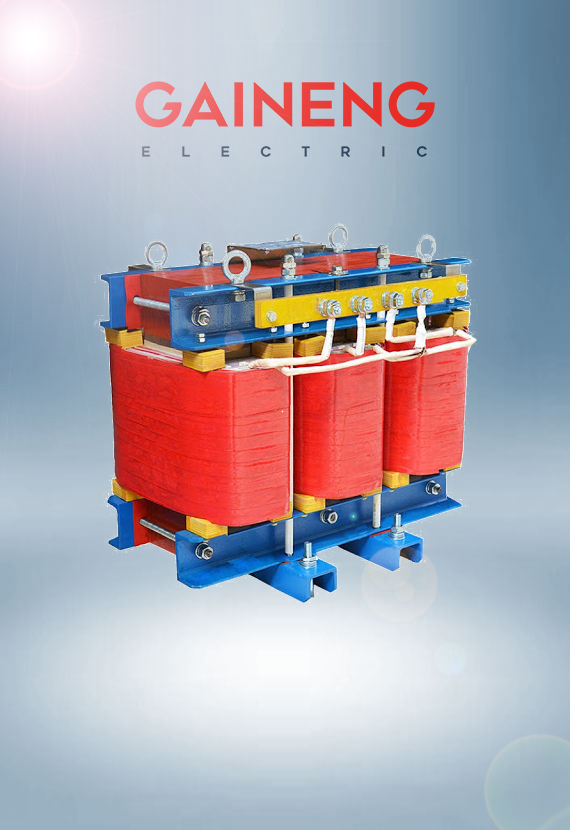

400V轉400V 160KVA
三相干式隔離變壓器參數特性
1.額定功率：160KVA 160kw 160千瓦。
2.輸入電壓：400v±10% (客戶也可指定電壓)。
3.輸出電壓：400v 220v（可選,客戶也可指定電壓）。
4.電源相數: 三相。
5.頻率范圍：50－60Hz。
6.繞組形式：雙繞組或多繞組。
7.冷卻方式：空氣自冷。
8.效率：≥98%。
9.波形失真：無附加波形失真。
10.可長期連續無人值守工作。
11.絕緣電阻：≥50MΩ。
12.電氣強度；工頻正弦電壓3KV歷時1分鐘無擊穿及閃絡現象。

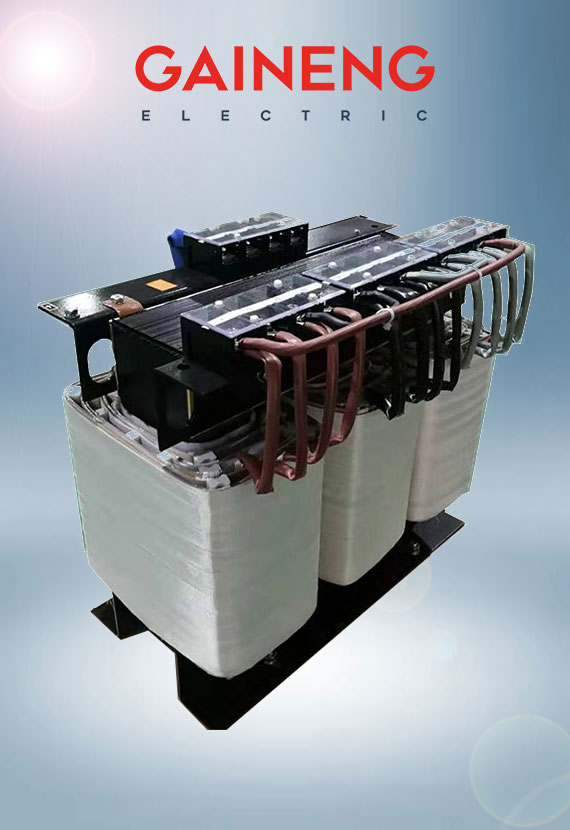

干式隔離變壓器的作用是將用電設備和電網隔離開.用于用電謹慎場合或者抗電源干擾（多采用D/Y、D/Yn連接）要求的場合等，用電設備和電源沒有直接的電聯系。用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及出口設備的使用等場所。變壓器適用于交流50/60Hz,工作電壓1000V以下。絕緣耐熱等級能達到F級。產品制作嚴格按照國家標準GB 19212.5或機械部標準JB/T 8750-1998生產。
干式隔離變壓器主要特點:
1.具有電壓變換功能（如：△/Yo或Yo/△接法）。
2.有濾波抗電源干擾功能。
3.能平復從電源線引人的高次諧波和雷擊電磁脈沖對本系統產生的干擾。
4.能平復由本系統電子設備發出的高次諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾。
5.能解決由于、地電位擾動所引起的系統工作失常、數據丟失或出錯。
6.在建筑物防雷裝置接閃時因作為參考地的鋼筋電位訊速升高導致系統中硬件設備遭反擊不會擊毀。
7.隔離變壓器之所以在施工中被大量應用，其主要是因為隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。隔離變壓器常用在有電子管和工作電壓高的電子儀器上，如電子管擴音機，示波器等，也可用于維修電源。
節能低噪:采用冷軋硅鋼片疊裝；采用多種絕緣材料設計等工藝、制造理念的引入，使變壓器在節能、寧靜方面表現良好。節能低噪線圈留有通風槽，空氣流動自由，減小線圈溫度。
高穩定性:結構合理，效率高，波形不失真，使用方便穩定，能長時間運行，性能指標符合GB/6450干式電力變壓器標準要求。可隔離開主電網供電，耐沖擊，抗干擾等。
清潔特性:具有耐熱性、防潮性、穩定性、化學兼容性、低溫性。
多功能性:可根據客戶要求設計生產實現多種功能的變壓控制設備。
干式隔離變壓器使用環境
1、海拔高度在2000m以下。
2、環境溫度不超過40℃。
3、相對濕度不超過90%。
4、無劇烈震蕩和沖擊振動的場所。
5、環境空氣中，不得有有腐蝕金屬和破壞絕緣的有害氣體及可燃氣體或塵埃，使用時，不得使變壓器受到水、雨、雪的侵蝕。
6、電源電壓不應超過標稱電壓的5%。
7、電源中諧波含量不得超標。
